Qu’est-ce qu’un Tableau Électrique Pré équipé ?
Définition et Composants
Un tableau électrique pré équipé est un système de distribution électrique préassemblé avec tous les composants nécessaires pour une installation immédiate. Ces composants incluent généralement des disjoncteurs, des interrupteurs différentiels, des rails de montage, et des connecteurs. Conçu pour offrir une solution complète, ce type de tableau est adapté à diverses configurations et besoins en matière d’installation électrique. Il simplifie le processus d’installation en éliminant le besoin de sélectionner et d’assembler individuellement chaque composant.
Sommaire de l'article
Avantages par rapport aux Tableaux Traditionnels
Les tableaux électriques pré équipés offrent plusieurs avantages par rapport aux tableaux traditionnels. Leur principal atout réside dans la simplification et l’accélération du processus d’installation. En étant préassemblés, ils réduisent le risque d’erreurs de montage et assurent une plus grande conformité aux normes de sécurité électrique. De plus, ils sont souvent conçus pour être plus compacts, ce qui les rend idéaux pour les espaces restreints. Leur modularité et leur flexibilité permettent également une adaptation facile aux changements ou aux extensions de l’installation électrique, offrant ainsi une solution durable et évolutive pour les besoins électriques modernes.
Importance des Tableaux Électriques
Les tableaux électriques sont des dispositifs qui assurent la gestion et la distribution de l’électricité dans les bâtiments résidentiels, commerciaux et industriels. Ils servent de point central pour la distribution de l’énergie électrique, assurant à la fois la sécurité et l’efficacité du réseau. Dans le contexte actuel, où la demande en énergie est en constante augmentation et où la fiabilité des systèmes électriques est plus importante que jamais, les tableaux électriques doivent répondre à des exigences élevées en termes de performance et de conformité aux normes.
Présentation du Tableau Électrique Pré équipé
Le tableau électrique pré équipé représente une innovation commerciale significative dans le domaine de la distribution électrique. Contrairement aux tableaux traditionnels qui nécessitent un assemblage et une configuration manuels de chaque composant, les tableaux pré équipés sont livrés avec des composants déjà installés et configurés. Cette approche offre non seulement un gain de temps considérable lors de l’installation mais assure également une plus grande fiabilité et conformité aux normes électriques. Ces tableaux sont conçus pour s’adapter à divers environnements et exigences, rendant leur utilisation idéale dans de nombreuses applications.
Définition et Composants
Un tableau électrique pré équipé est une configuration de distribution électrique qui est livrée avec tous les composants essentiels déjà installés. Ces composants peuvent inclure des disjoncteurs, des interrupteurs différentiels, des contacteurs, et des borniers, tous montés sur un châssis ou dans un coffret. Cette pré-installation permet une mise en service rapide et efficace, car elle élimine les étapes de sélection et d’assemblage manuel des composants individuels, qui sont souvent nécessaires dans les tableaux électriques traditionnels.
Tableau Électrique Pré équipé vs Tableau Électrique Monté Câblé

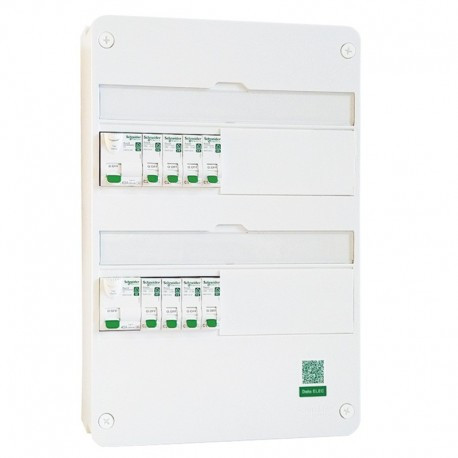

Tableau Électrique Pré équipé
Livré avec des composants déjà installés mais non câblés. Inclut des disjoncteurs, interrupteurs différentiels, et autres éléments de protection et de commande.
- Avantages : Gain de temps lors de l’installation, élimine le besoin de monter chaque composant individuellement. Nécessite un certain travail de câblage et de configuration sur site.
- Utilisation : Idéal pour des projets nécessitant une certaine flexibilité dans la configuration finale ou des ajustements sur site.
SCHCOF2RT1T3
Tableau Électrique Monté Câblé
Solution clé en main où tous les composants sont installés et entièrement câblés. Prêt à être connecté au réseau électrique dès son arrivée sur site.
- Avantages : Minimise le travail sur site et réduit les risques d’erreurs de câblage. Solution rapide et efficace pour l’installation.
- Utilisation : Parfait pour des projets nécessitant une mise en œuvre rapide et des spécifications électriques bien définies.
Les Composants Clés des Tableaux Pré équipés
Disjoncteurs
Les disjoncteurs sont des dispositifs de sécurité essentiels dans tout tableau électrique. Ils protègent les circuits contre les surcharges et les courts-circuits en interrompant automatiquement le flux électrique en cas d’anomalie. Dans un tableau pré équipé, les disjoncteurs sont sélectionnés et installés en fonction des besoins spécifiques de l’installation, offrant une protection adaptée à chaque circuit.
Interrupteurs différentiels
Les interrupteurs différentiels sont utiles dans la prévention des risques d’électrocution et des incendies électriques. Ils détectent les différences de courant entre les fils d’entrée et de sortie, coupant immédiatement l’alimentation en cas de fuite de courant à la terre. Leur présence dans les tableaux pré équipés assure une sécurité supplémentaire, en particulier dans les environnements résidentiels et commerciaux où le risque de contact humain avec l’électricité est plus élevé.
Rails de Montage
Les rails de montage sont des éléments structurels clés dans les tableaux électriques pré équipés. Ils fournissent une base solide pour fixer les différents composants électriques, tels que les disjoncteurs et les interrupteurs différentiels. Ces rails facilitent non seulement l’installation et le remplacement des composants, mais garantissent également une organisation interne cohérente et sécurisée du tableau, essentielle pour le maintien de l’ordre et la facilité d’accès lors des opérations de maintenance ou d’inspection.
Connecteurs et Câblages
Les connecteurs et les câblages sont vitaux pour l’intégrité et le fonctionnement d’un tableau électrique pré équipé. Les connecteurs assurent des liaisons fiables entre les différents composants, tandis que le câblage, pré-organisé et dimensionné selon les spécifications du tableau, permet une distribution efficace et sûre du courant électrique. Dans un tableau pré équipé, ces éléments sont soigneusement sélectionnés et installés pour garantir une performance optimale et réduire les risques de défaillance électrique.
Normes et Réglementations
Normes Électriques Applicables
Le tableau électrique pré équipé doit se conformer à des normes électriques strictes pour garantir la sécurité et l’efficacité. En France, par exemple, la norme NF C 15-100 est une référence incontournable. Elle définit les exigences en matière de conception, d’installation, et de protection des installations électriques dans les bâtiments résidentiels et commerciaux. Cette norme couvre des aspects tels que les distances de sécurité, les types de matériaux à utiliser, et les spécifications techniques des composants électriques, assurant ainsi que les tableaux pré équipés répondent aux standards de sécurité les plus élevés.
Conformité et Certifications
La conformité aux normes est attestée par des certifications délivrées par des organismes reconnus. Ces certifications garantissent que les tableaux électriques pré équipés ont été testés et qu’ils répondent aux exigences réglementaires en vigueur. Elles sont essentielles non seulement pour la mise en conformité des installations électriques mais aussi pour la confiance des utilisateurs et des professionnels du secteur. Les fabricants de tableaux pré équipés doivent donc s’assurer que leurs produits portent les marquages et certifications appropriés, comme le marquage CE en Europe, attestant de leur conformité aux normes de sécurité et de qualité.
Installation et Raccordement d’un tableau électrique pré équipé
Étapes d’Installation
L’installation d’un tableau électrique pré équipé suit un processus structuré pour assurer la sécurité et la performance optimale. Les étapes clés comprennent la préparation de l’emplacement, le montage du tableau, le raccordement des circuits, et la vérification finale. Il est essentiel de suivre les instructions du fabricant et les plans de l’installation électrique pour garantir que tous les composants sont correctement installés et configurés.
Conseils de Sécurité
La sécurité est primordiale lors de l’installation d’un tableau électrique. Il est impératif de couper l’alimentation électrique avant de commencer les travaux, d’utiliser des équipements de protection individuelle, et de respecter les normes de sécurité électrique. Il est également important de s’assurer que seuls les professionnels qualifiés réalisent l’installation pour éviter les risques d’accidents et garantir la conformité aux normes en vigueur.
Raccordement au Réseau Électrique
Le raccordement du tableau électrique pré équipé au réseau électrique est une étape critique. Cela implique de connecter le tableau aux circuits de l’habitation ou du bâtiment, ainsi qu’au système de mise à la terre. Cette étape doit être effectuée avec précision pour assurer une distribution sûre et efficace de l’électricité. Après le raccordement, il est important de réaliser des tests pour vérifier le bon fonctionnement de chaque circuit et la sécurité globale de l’installation.
Avantages et Applications
Gain de Temps et d’Efficacité
L’un des principaux avantages des tableaux électriques pré équipés est le gain de temps et d’efficacité qu’ils offrent. En étant livrés avec tous les composants nécessaires déjà installés et configurés, ils réduisent considérablement le temps d’installation sur site. Cette efficacité se traduit par une réduction des coûts de main-d’œuvre et une mise en service plus rapide des installations électriques, un atout majeur dans les projets à échéances serrées.
Fiabilité et Sécurité Accrues
Les tableaux pré équipés sont conçus et assemblés en usine selon des normes strictes, ce qui garantit une fiabilité et une sécurité accrues. Chaque composant est sélectionné et installé pour répondre aux exigences spécifiques de l’installation, réduisant ainsi les risques d’erreurs de montage et de défaillances électriques. La conformité aux normes de sécurité électrique est également renforcée, offrant une tranquillité d’esprit supplémentaire pour les utilisateurs et les installateurs.
Applications Résidentielles et Commerciales
Les tableaux électriques pré équipés sont adaptés à une large gamme d’applications, tant dans le secteur résidentiel que commercial. Dans les habitations, ils facilitent la gestion des circuits électriques et la protection contre les surcharges et les courts-circuits. Dans le domaine commercial, ils permettent une distribution électrique efficace et sécurisée, essentielle pour les entreprises qui dépendent d’une alimentation électrique fiable pour leurs opérations. Leur modularité et leur flexibilité les rendent également idéaux pour les projets de rénovation ou d’extension.
Choisir le Bon Tableau électrique Pré équipé
Critères de Sélection
Le choix d’un tableau électrique pré équipé doit être guidé par plusieurs critères clés. Il est important de considérer la capacité du tableau à répondre aux besoins spécifiques de l’installation, comme la taille du bâtiment, le nombre de circuits, et la nature de la charge électrique. D’autres facteurs tels que la qualité des composants, la conformité aux normes de sécurité, et la facilité d’extension future du tableau sont également essentiels. Choisir un tableau adapté garantit non seulement une installation sécurisée mais aussi une gestion efficace de l’énergie électrique.
Personnalisation et Configuration
Bien que les tableaux pré équipés soient conçus pour offrir une solution quasi-universelle, il existe souvent des options de personnalisation et de configuration pour s’adapter à des besoins spécifiques. Les fabricants peuvent proposer des configurations variées, incluant différents types et nombres de disjoncteurs, d’interrupteurs différentiels, et d’autres composants. La possibilité de personnaliser le tableau permet aux installateurs et aux utilisateurs finaux de s’assurer que l’installation électrique répond précisément aux exigences de leur projet, tout en conservant les avantages d’une solution pré équipée.
Maintenance et Mises à Jour
Entretien Régulier
L’entretien régulier est essentiel pour assurer le bon fonctionnement et la longévité d’un tableau électrique pré équipé. Cela inclut la vérification périodique des disjoncteurs, des interrupteurs différentiels, et d’autres composants pour s’assurer qu’ils fonctionnent correctement. Il est également important de surveiller l’état des connexions et du câblage pour détecter tout signe d’usure ou de dommage. Un entretien régulier aide à prévenir les pannes, garantit la sécurité de l’installation électrique et assure la conformité aux normes en vigueur.
Mises à Jour et Modernisation
Avec l’évolution des technologies et des normes, il peut être nécessaire de mettre à jour ou de moderniser les tableaux électriques pré équipés. Cela peut impliquer le remplacement de composants obsolètes, l’ajout de nouvelles fonctionnalités, ou l’adaptation à de nouvelles exigences énergétiques. Les mises à jour et la modernisation sont importantes pour maintenir l’efficacité énergétique, améliorer la gestion de l’énergie, et garantir que les installations électriques restent sûres et conformes aux dernières normes.
Tendances et Innovations
Évolutions Technologiques
Le secteur des tableaux électriques est en constante évolution, avec l’introduction régulière de nouvelles technologies. Ces innovations peuvent inclure des systèmes de gestion de l’énergie plus avancés, des composants plus efficaces et plus sûrs, ainsi que des fonctionnalités intelligentes pour une meilleure surveillance et un meilleur contrôle de l’installation électrique. L’adoption de ces technologies dans les tableaux électriques pré équipés améliore non seulement leur performance mais contribue également à une meilleure intégration dans les bâtiments intelligents et connectés.
Intégration des Énergies Renouvelables
L’intégration des énergies renouvelables est une autre tendance majeure dans le domaine des tableaux électriques. Avec la montée de la conscience écologique et la nécessité de réduire les émissions de carbone, les tableaux électriques pré équipés sont de plus en plus conçus pour se connecter facilement à des sources d’énergie renouvelable, telles que les panneaux solaires ou les éoliennes. Cette intégration permet une gestion plus efficace de l’énergie renouvelable, assurant une distribution stable et fiable tout en contribuant à la durabilité environnementale.
