Le rôle des parafoudres

Définition du parafoudre et son utilité

Un parafoudre est un dispositif conçu pour protéger une installation électrique résidentielle contre les surtensions. Il agit comme un élément de sécurité en détournant vers la terre l’excédent de tension provoqué par un phénomène extérieur ou interne au réseau. Ce dispositif permet ainsi d’éviter les détériorations des équipements électriques et électroniques sensibles.

Un parafoudre est généralement installé au niveau du tableau électrique principal de l’habitation. Il se compose de composants capables d’absorber l’énergie excédentaire et de limiter la montée en tension qui pourrait affecter les circuits domestiques. L’installation d’un parafoudre est particulièrement recommandée dans les zones à forte activité orageuse, où les risques de surtension sont plus élevés.

Les risques liés aux surtensions dans une installation domestique

Une surtension correspond à une élévation soudaine et temporaire de la tension électrique au-delà des valeurs normales du réseau. Dans un logement, ces variations peuvent causer de nombreux désagréments :

• Endommagement des appareils électriques : les équipements branchés peuvent subir une surchauffe et voir leurs composants électroniques grillés.
• Dégradation des câbles et circuits : une surtension répétée peut fragiliser l’isolation des conducteurs électriques et augmenter les risques de court-circuit.
• Incendies domestiques : un échauffement excessif des installations électriques peut provoquer un départ de feu.

La mise en place d’un parafoudre permet d’atténuer ces risques en stabilisant la tension et en évitant que les surtensions ne se propagent dans toute l’installation électrique résidentielle.

Importance d’une protection adaptée aux habitations

Les habitations modernes sont équipées d’un grand nombre d’appareils électriques sensibles aux variations de tension. Un système de protection efficace est donc indispensable pour garantir leur bon fonctionnement et prolonger leur durée de vie. Les dispositifs électroniques comme les téléviseurs, les ordinateurs, les box internet et les équipements de domotique peuvent être gravement affectés par des surtensions, entraînant des coûts de réparation élevés.

En fonction de l’exposition géographique et du type d’installation, il est recommandé d’opter pour un parafoudre adapté aux besoins spécifiques du logement. Dans certaines configurations, une combinaison entre un parafoudre de type 1, 2 et 3 peut être nécessaire pour assurer une protection complète.

Comprendre le phénomène des surtensions et leur impact sur une maison

Origine des surtensions : atmosphériques et internes

Les surtensions dans une installation électrique résidentielle peuvent être d’origine externe ou interne :

• Les surtensions atmosphériques : elles sont provoquées par la foudre qui, en frappant un réseau électrique aérien ou un bâtiment, induit une élévation soudaine de la tension. Même sans impact direct, une décharge électrique proche peut générer des courants parasites affectant les circuits domestiques.
• Les surtensions internes : elles sont engendrées par les équipements électriques eux-mêmes, notamment lors de la mise en marche ou de l’arrêt de moteurs électriques comme ceux des réfrigérateurs, climatiseurs ou pompes à chaleur.

Quelle que soit leur origine, ces variations de tension peuvent se propager dans toute l’installation et causer des dommages aux équipements connectés.

Effets des surtensions sur les équipements électriques

Les surtensions peuvent avoir plusieurs conséquences sur les équipements d’un logement :

• Destruction immédiate : un pic de tension élevé peut griller instantanément un appareil branché sur le réseau.
• Usure prématurée : des surtensions répétées fragilisent les composants électroniques et réduisent leur durée de vie.
• Altération des performances : certains équipements, notamment informatiques, peuvent présenter des dysfonctionnements après une exposition prolongée aux surtensions.

Les appareils contenant des circuits électroniques sensibles, comme les téléviseurs, les ordinateurs ou les systèmes de chauffage connectés, sont particulièrement vulnérables.

Conséquences d’une absence de protection parafoudre

Une installation électrique résidentielle dépourvue de parafoudre est exposée à plusieurs risques :

• Coût de remplacement des appareils endommagés : une surtension importante peut entraîner la détérioration simultanée de plusieurs équipements, engendrant des frais conséquents.
• Risque de coupure électrique : une surtension sévère peut déclencher des disjonctions intempestives ou endommager le tableau électrique.
• Problèmes de sécurité : en cas de surtension mal contrôlée, les câblages électriques peuvent surchauffer et provoquer des départs d’incendie.

Un parafoudre permet d’atténuer ces risques en servant de barrière contre les surtensions, garantissant ainsi une alimentation stable et sécurisée dans toute l’habitation.

Les différents types de parafoudres et leur rôle

Parafoudre Type 1 : protection contre les coups directs de foudre

Un parafoudre de Type 1 est conçu pour protéger les installations électriques contre les effets d’un impact direct de la foudre sur un bâtiment ou une ligne électrique aérienne. Il est généralement installé dans les habitations équipées d’un paratonnerre ou situées dans des zones où les risques de foudroiement sont élevés.

Ce dispositif est capable d’absorber des courants de foudre de forte intensité, pouvant atteindre plusieurs dizaines de kiloampères. Il évite que l’onde de choc ne se propage dans l’installation électrique et n’endommage les équipements branchés. Ce type de parafoudre est indispensable dans les bâtiments où la protection contre les coups directs de foudre est requise.

Parafoudre Type 2 : limitation des surtensions induites

Un parafoudre de Type 2 est conçu pour protéger l’installation électrique contre les surtensions induites par un impact de foudre à proximité du réseau. Il agit en limitant l’énergie résiduelle transmise aux équipements électriques après le passage de l’onde de choc dans le réseau.

Ce dispositif est obligatoire dans de nombreuses installations, notamment celles alimentées par un réseau aérien. Il s’installe généralement dans le tableau électrique principal, après le disjoncteur général, et constitue la première barrière contre les surtensions susceptibles d’endommager les circuits internes.

Parafoudre Type 3 : protection des équipements sensibles

Le parafoudre de Type 3 est destiné aux appareils les plus sensibles, tels que les équipements informatiques, les téléviseurs et les systèmes domotiques. Il complète la protection offerte par les parafoudres de Type 1 et 2 en filtrant les surtensions résiduelles.

Ce type de dispositif est souvent intégré dans des prises électriques spécifiques ou des multiprises équipées de protections contre les surtensions. Il permet de garantir une tension stable et d’éviter l’endommagement des composants électroniques fragiles.

Différences et complémentarité entre ces dispositifs

Les trois types de parafoudres sont complémentaires et forment une protection efficace contre les surtensions :

• Le Type 1 bloque les courants de foudre directs.
• Le Type 2 limite les surtensions induites avant qu’elles n’atteignent les équipements.
• Le Type 3 protège les appareils sensibles en affinant la protection.

Dans les habitations fortement exposées aux orages, l’installation de ces trois dispositifs en cascade permet d’assurer une protection optimale.

Réglementation et obligation d’installation d’un parafoudre en résidentiel

La norme NFC 61-740 et son application

La norme NFC 61-740 définit les exigences relatives à l’installation des parafoudres dans les réseaux basse tension afin de limiter les risques liés aux surtensions. Cette réglementation vise à protéger les installations électriques résidentielles et les équipements branchés contre les dommages provoqués par la foudre et les variations de tension.

Elle spécifie notamment :

• Les conditions dans lesquelles un parafoudre doit être installé.
• Les caractéristiques techniques que doivent respecter ces dispositifs.
• Les obligations d’entretien et de vérification des équipements de protection.

Le respect de cette norme permet d’assurer une protection efficace et d’éviter les risques liés aux surtensions dans les logements.

Obligation en fonction de la localisation géographique

L’installation d’un parafoudre dans une habitation dépend de son emplacement et du niveau d’exposition aux risques de foudre. Selon la norme NFC 61-740, l’équipement devient obligatoire dans les cas suivants :

• Si le bâtiment est situé dans une zone où l’indice de foudroiement est supérieur à 2 coups de foudre par km² et par an.
• Si l’installation est alimentée par une ligne aérienne, plus vulnérable aux surtensions induites.
• Si des équipements sensibles sont présents et nécessitent une protection renforcée.

Dans ces situations, un parafoudre doit être intégré au tableau électrique pour garantir une protection conforme aux exigences de sécurité.

Réglementation pour les nouvelles constructions et les rénovations

La mise en conformité avec la norme NFC 61-740 est requise pour certaines catégories de logements :

• Nouvelles constructions : tout logement construit après l’entrée en vigueur de la réglementation doit être équipé d’un parafoudre si les critères de risque sont remplis.
• Rénovations électriques : lors de la rénovation d’une installation électrique, l’ajout d’un parafoudre est recommandé, voire obligatoire si les conditions de la norme l’exigent.
• Bâtiments existants : pour les habitations anciennes, bien que la réglementation ne rende pas toujours obligatoire l’installation d’un parafoudre, son ajout reste fortement conseillé pour améliorer la sécurité électrique.

Le respect de cette réglementation garantit la protection des occupants et des équipements contre les dommages électriques dus aux surtensions.

Comment choisir le bon parafoudre pour son installation électrique résidentielle ?

Critères de sélection : tension nominale, courant de décharge, niveau de protection

Le choix d’un parafoudre dépend de plusieurs critères techniques qui garantissent son efficacité dans une installation électrique résidentielle :

• Tension nominale (Un) : correspond à la tension du réseau électrique domestique (230 V en monophasé, 400 V en triphasé). Le parafoudre doit être compatible avec cette tension.
• Courant de décharge (Iimp, In) : représente l’intensité maximale que le parafoudre peut supporter sans être endommagé. Pour un parafoudre Type 1, cette valeur peut aller jusqu’à 50 kA.
• Niveau de protection (Up) : correspond à la tension résiduelle laissée par le parafoudre après absorption de la surtension. Plus cette valeur est basse, mieux les équipements électriques sont protégés.

Un parafoudre avec une capacité d’absorption élevée et un niveau de protection bas est recommandé pour garantir une sécurité optimale.

Adaptation aux besoins spécifiques de l’habitation

Le choix d’un parafoudre doit tenir compte des particularités de l’installation électrique :

• Présence d’une ligne aérienne : si l’habitation est alimentée par un réseau aérien, un parafoudre Type 2 est obligatoire.
• Zone géographique : dans une région à forte activité orageuse, un parafoudre Type 1 est fortement recommandé.
• Équipements sensibles : en présence d’appareils électroniques coûteux (domotique, ordinateurs, téléviseurs), un parafoudre Type 3 peut compléter la protection.

Marques et modèles recommandés

Différentes marques proposent des parafoudres adaptés aux installations résidentielles :

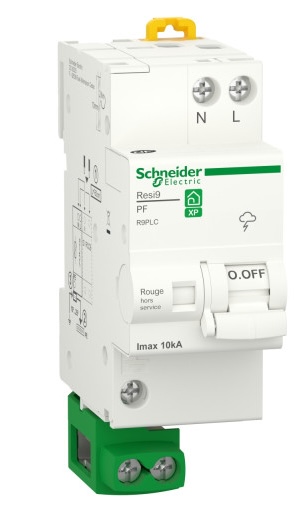

• Schneider Electric : gamme Acti9 iPRD pour une protection optimale.
• Legrand : série DX³ offrant une grande fiabilité.
• Hager : modèles SPN adaptés aux réseaux domestiques.

Le choix du modèle dépend du type d’installation et des exigences de protection spécifiques.

Installation d’un parafoudre dans un tableau électrique résidentiel

Matériel nécessaire et emplacement idéal

Pour installer un parafoudre dans un tableau électrique résidentiel, plusieurs éléments sont requis :

• Parafoudre adapté : Type 1, 2 ou 3 selon les besoins.
• Disjoncteur dédié : protège le parafoudre contre les courts-circuits.
• Bornier de terre : assure une évacuation efficace de la surtension.
• Conducteurs électriques : fils de 6 mm² pour le raccordement au tableau et 16 mm² pour la mise à la terre.

Le parafoudre doit être installé à proximité du disjoncteur principal pour limiter la longueur des câbles et maximiser son efficacité.

Étapes clés pour un câblage sécurisé

L’installation du parafoudre suit un schéma précis :

1. Couper l’alimentation : avant toute manipulation, il est impératif de mettre hors tension l’installation.
2. Fixer le parafoudre : il se place sur un rail DIN dans le tableau électrique.
3. Raccorder au réseau : connexion entre les bornes phase et neutre du parafoudre et l’arrivée électrique.
4. Relier à la terre : le parafoudre doit être relié au bornier de terre avec un conducteur de 16 mm².
5. Installer un disjoncteur : il protège le parafoudre contre les surtensions excessives.

Vérification et tests après l’installation

Après l’installation, plusieurs contrôles doivent être effectués :

• Test visuel : vérifier que tous les branchements sont sécurisés.
• Contrôle du bon fonctionnement : certains modèles disposent d’un indicateur qui change de couleur en cas de dysfonctionnement.
• Test de continuité : mesurer la liaison entre le parafoudre et la terre avec un multimètre.

Une vérification périodique est recommandée pour s’assurer que le parafoudre reste efficace au fil du temps.

L’importance de la mise à la terre pour une protection efficace

Rôle de la mise à la terre dans le fonctionnement d’un parafoudre

Un parafoudre est conçu pour détourner les surtensions vers la terre afin de protéger l’installation électrique résidentielle. Sans une mise à la terre efficace, le dispositif ne peut pas remplir son rôle et les surtensions risquent de se propager dans le réseau domestique, endommageant les équipements connectés.

La mise à la terre permet :

• Une dissipation rapide de l’énergie excédentaire vers le sol.
• Une réduction du risque de surcharge et de court-circuit.
• Une limitation des tensions résiduelles qui pourraient affecter les appareils électriques.

Une prise de terre mal réalisée ou absente réduit considérablement l’efficacité du parafoudre et peut exposer les équipements à des dommages importants.

Types de prises de terre recommandées

Différentes solutions de mise à la terre sont utilisées pour garantir une protection optimale :

• Prise de terre par piquet : consiste à enfoncer un ou plusieurs piquets métalliques dans le sol pour assurer une dissipation efficace des surtensions.
• Prise de terre par boucle enterrée : un câble conducteur est disposé horizontalement sous la surface du sol, permettant une meilleure dispersion du courant.
• Prise de terre par fond de fouille : réalisée lors de la construction du bâtiment, elle assure une mise à la terre optimale grâce à une large surface de contact.

Le choix du type de mise à la terre dépend des caractéristiques du sol et des contraintes d’installation.

Vérification et maintenance de la prise de terre

Une mise à la terre efficace nécessite un entretien régulier :

• Contrôle de la résistance de terre : une mesure doit être effectuée avec un ohmmètre pour s’assurer que la valeur est inférieure à 10 ohms.
• Inspection des connexions : les liaisons doivent être bien serrées et exemptes d’oxydation.
• Ajout de piquets ou d’améliorateurs de sol : si la résistance est trop élevée, il peut être nécessaire d’augmenter la surface de dissipation.

Une prise de terre bien entretenue garantit l’efficacité du parafoudre et assure une protection optimale contre les surtensions.

Entretien et contrôle périodique d’un parafoudre

Fréquence des vérifications recommandées

Un parafoudre doit être contrôlé régulièrement pour garantir son bon fonctionnement. La fréquence des vérifications dépend de l’environnement et de l’exposition aux surtensions :

• Contrôle annuel : une inspection doit être réalisée au moins une fois par an pour s’assurer de l’état du dispositif.
• Vérification après un orage violent : un impact de foudre à proximité peut affecter le parafoudre, nécessitant un contrôle immédiat.
• Test périodique : certains modèles possèdent un indicateur de bon fonctionnement qui doit être consulté régulièrement.

Signes indiquant un remplacement nécessaire

Un parafoudre défectueux doit être remplacé sans attendre pour garantir la protection de l’installation électrique. Plusieurs signes peuvent indiquer qu’un changement est nécessaire :

• Indicateur visuel activé : certains modèles intègrent un témoin qui change de couleur en cas de dysfonctionnement.
• Perte d’efficacité des équipements : si des appareils subissent des variations de tension inhabituelles, le parafoudre peut être en cause.
• Dégradations visibles : une odeur de brûlé, une fissure ou un composant endommagé indique que le dispositif ne fonctionne plus correctement.

Procédures de test pour garantir l’efficacité du dispositif

Pour vérifier qu’un parafoudre est toujours opérationnel, plusieurs tests peuvent être réalisés :

• Test de continuité : à l’aide d’un multimètre, vérifier que le circuit du parafoudre n’est pas coupé.
• Mesure de la tension résiduelle : un électricien peut contrôler la tension de sortie pour s’assurer que le parafoudre réduit bien la surtension.
• Inspection des connexions : s’assurer que les câblages sont bien fixés et que la mise à la terre est fonctionnelle.

Un entretien préventif et une vérification régulière garantissent une protection efficace contre les surtensions et prolongent la durée de vie du parafoudre.

Les erreurs courantes à éviter lors de l’installation d’un parafoudre

Mauvais choix de type de parafoudre

L’une des erreurs fréquentes lors de l’installation d’un parafoudre dans une installation électrique résidentielle est la sélection d’un modèle inadapté. Chaque type de parafoudre a une fonction spécifique :

• Type 1 : conçu pour protéger contre les coups directs de foudre, il est essentiel dans les bâtiments équipés de paratonnerres.
• Type 2 : protège contre les surtensions induites et doit être installé dans le tableau électrique principal.
• Type 3 : complémentaire aux autres, il est utilisé pour protéger les équipements sensibles.

Un mauvais choix peut entraîner une protection insuffisante ou un surcoût inutile. Il est donc recommandé d’évaluer l’exposition aux risques de foudroiement et les besoins spécifiques de l’installation avant d’acheter un parafoudre.

Raccordement incorrect dans le tableau électrique

Un branchement mal réalisé peut compromettre l’efficacité du parafoudre. Plusieurs erreurs sont à éviter :

• Raccordement sur un mauvais disjoncteur : un parafoudre doit être connecté en parallèle et protégé par un disjoncteur calibré.
• Longueur excessive des conducteurs : pour limiter les impédances parasites, les fils reliant le parafoudre au réseau doivent être aussi courts que possible (moins de 50 cm).
• Mauvais positionnement dans le tableau : il doit être placé en amont des autres dispositifs de protection.

Une installation incorrecte peut réduire l’efficacité du parafoudre et ne pas assurer une protection optimale en cas de surtension.

Négligence de la mise à la terre et impact sur la protection globale

Un parafoudre sans mise à la terre efficace ne peut pas fonctionner correctement. Une prise de terre mal réalisée ou absente empêche l’évacuation des surtensions, augmentant les risques de détérioration des équipements.

Pour garantir une protection optimale :

• La résistance de la prise de terre doit être inférieure à 10 ohms.
• Le conducteur reliant le parafoudre à la terre doit être de section adaptée (16 mm² minimum).
• Un test de continuité doit être réalisé pour vérifier le bon écoulement des surtensions.

Un entretien régulier de la mise à la terre est essentiel pour maintenir l’efficacité du système de protection.

FAQ : 10 questions-réponses pour clarifier le sujet

Qu’est-ce qu’un parafoudre et pourquoi est-il nécessaire en résidentiel ?

Un parafoudre protège une installation électrique contre les surtensions provoquées par la foudre ou d’autres sources internes. Il empêche les dommages aux appareils branchés en absorbant et en redirigeant l’excédent de tension vers la terre.

Quelle est la différence entre un disjoncteur différentiel et un parafoudre ?

Un disjoncteur différentiel protège les personnes contre les risques d’électrocution en coupant l’alimentation en cas de fuite de courant. Un parafoudre, quant à lui, protège les installations électriques contre les surtensions.

Un parafoudre est-il obligatoire dans toutes les habitations ?

Selon la norme NFC 61-740, un parafoudre est obligatoire pour les habitations alimentées par une ligne aérienne et situées dans une zone à risque de foudroiement supérieur à 2 impacts/km²/an.

Comment savoir si mon installation électrique nécessite un parafoudre ?

Il est recommandé d’installer un parafoudre si l’habitation est alimentée en aérien, située dans une région à forte activité orageuse ou si des équipements sensibles sont présents (domotique, informatique).

Quelle est la durée de vie d’un parafoudre résidentiel ?

La durée de vie d’un parafoudre dépend de son exposition aux surtensions. En moyenne, il peut fonctionner entre 5 et 10 ans, mais un contrôle régulier est nécessaire pour vérifier son bon état.

Quel est le prix moyen d’un parafoudre conforme à la norme NFC 61-740 ?

Un parafoudre Type 2 pour un usage résidentiel coûte entre 50 et 200 €, selon la marque et la capacité de protection. Les modèles Type 1 sont plus coûteux en raison de leur capacité à absorber des courants de foudre élevés.

Comment tester un parafoudre pour s’assurer qu’il fonctionne encore ?

Certains modèles disposent d’un témoin visuel indiquant leur état. Il est aussi possible d’utiliser un multimètre pour vérifier la continuité électrique et s’assurer que le dispositif est encore efficace.

Peut-on installer un parafoudre soi-même ou faut-il un électricien ?

Un particulier expérimenté peut installer un parafoudre en respectant les normes en vigueur. Toutefois, pour un raccordement optimal au tableau électrique, l’intervention d’un électricien est recommandée.

Quelle est la différence entre un parafoudre Type 1 et Type 2 ?

Un parafoudre Type 1 protège contre les impacts directs de la foudre et s’installe dans les bâtiments équipés de paratonnerres. Un parafoudre Type 2 protège contre les surtensions induites et est recommandé dans toutes les habitations.

Comment améliorer la protection contre la foudre en complément d’un parafoudre ?

En complément d’un parafoudre, l’installation d’une mise à la terre de qualité et d’un bon réseau de câblage blindé permet d’optimiser la protection. Un parafoudre Type 3 installé sur les prises sensibles renforce la sécurité des équipements électroniques.
